一、环境简述

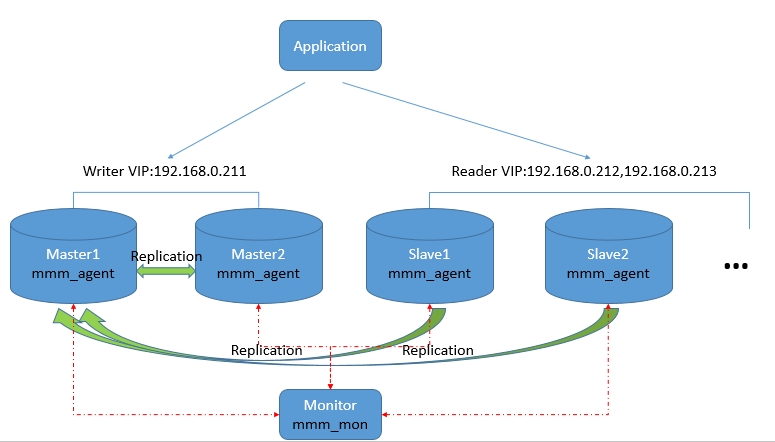

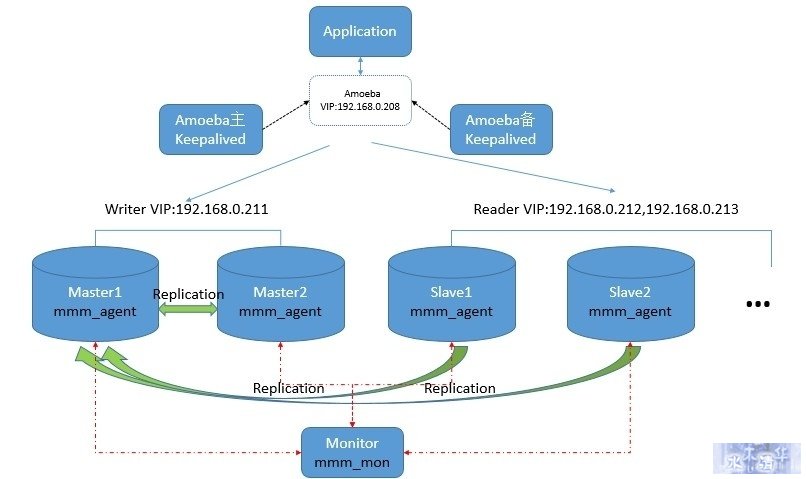

1、工作逻辑图


2、MySQL-MMM优缺点

  • 优点:高可用性,扩展性好,出现故障自动切换,对于主主同步,在同一时间只提供一台数据库写操作,保证的数据的一致性。
  • 缺点:Monitor节点是单点,可以结合Keepalived实现高可用。

3、MySQL-MMM工作原理

MMM(Master-Master replication managerfor Mysql,Mysql主主复制管理器)是一套灵活的脚本程序,基于perl实现,用来对mysql replication进行监控和故障迁移,并能管理mysql Master-Master复制的配置(同一时间只有一个节点是可写的)。

  • mmm_mond:监控进程,负责所有的监控工作,决定和处理所有节点角色活动。此脚本需要在监管机上运行。
  • mmm_agentd:运行在每个mysql服务器上的代理进程,完成监控的探针工作和执行简单的远端服务设置。此脚本需要在被监管机上运行。
  • mmm_control:一个简单的脚本,提供管理mmm_mond进程的命令。

mysql-mmm的监管端会提供多个虚拟IP(VIP),包括一个可写VIP,多个可读VIP,通过监管的管理,这些IP会绑定在可用mysql之上,当某一台mysql宕机时,监管会将VIP迁移至其他mysql。

在整个监管过程中,需要在mysql中添加相关授权用户,以便让mysql可以支持监理机的维护。授权的用户包括一个mmm_monitor用户和一个mmm_agent用户,如果想使用mmm的备份工具则还要添加一个mmm_tools用户。

4、需求描述

  • 操作系统:CentOS 6.5_X64
  • 数据库:MySQL 5.1
  • MMM:MySQL-MMM 2.2.1

数据库分配:

function ip hostname server id
monitoring host 192.168.0.201 monitor
master 1 192.168.0.202 db1 1
master 2 192.168.0.203 db2 2
slave 1 192.168.0.204 db3 3
slave 2 192.168.0.205 db4 4

虚拟IP地址(VIP):

ip role
192.168.0.211 writer
192.168.0.212 reader
192.168.0.213 reader

数据库同步需要的用户:

function description privileges
monitor user mmm监控用于对mysql服务器进程健康检查 REPLICATION  CLIENT
agent user mmm代理用来更改只读模式,复制的主服务器等 SUPER,  REPLICATION CLIENT, PROCESS
replication user 用于复制 REPLICATION SLAVE

二、db1,db2,db3和db4安装数据库并配置

[root@db1 ~]# yum install mysql-server mysql
[root@db1 ~]# service mysqld start
[root@db1 ~]# mysqladmin -u root password 123.com
[root@db1 ~]# vi /etc/my.cnf   #添加如下
[mysqld]
binlog-do-db=test           #需要记录二进制日志的数据库,多个用逗号隔开
binlog-ignore-db=mysql,information_schema  #不需要记录二进制日志的数据库,多个用逗号隔开
auto_increment_increment=2  #字段一次递增多少
auto_increment_offset=1     #自增字段的起始值,值设置不同
replicate-do-db=test        #同步的数据库,多个写多行
replicate-ignore-db = information_schema #不同步的数据库,多个写多行
server_id = 1               #每台设置不同
log_bin = mysql-bin
log_slave_updates           #当一个主故障,另一个立即接管
sync-binlog=1               #每条自动更新,安全性高,默认是0
[root@db1 ~]# service mysqld restart

三、配置db1和db2主主同步

#先查看下log bin日志和pos值位置


db1配置如下:

[root@db1 ~]# mysql -u root -p123.com
mysql> GRANT REPLICATION SLAVE ON *.* TO 'replication'@'192.168.0.%' IDENTIFIED BY 'replication';
mysql> flush privileges;
mysql> change master to
    -> master_host='192.168.0.203',
    -> master_user='replication',
    -> master_password='replication',
    -> master_log_file='mysql-bin.000002',
-> master_log_pos=106;  #对端状态显示的值
mysql> start slave;     #启动同步

db2配置如下:

[root@db2 ~]# mysql -u root -p123.com
mysql> GRANT REPLICATION SLAVE ON *.* TO 'replication'@'192.168.0.%' IDENTIFIED BY 'replication';
mysql> flush privileges;
mysql> change master to
    -> master_host='192.168.0.202',
    -> master_user='replication',
    -> master_password='replication',
    -> master_log_file='mysql-bin.000002',
    -> master_log_pos=106;
mysql> start slave;  #启动同步

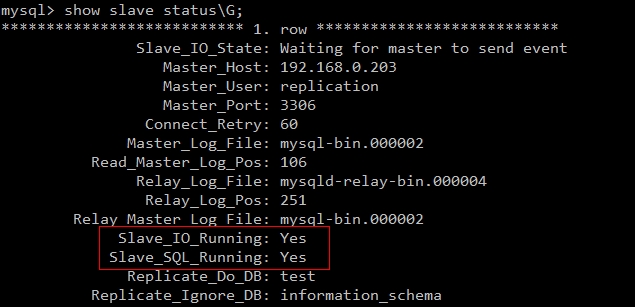

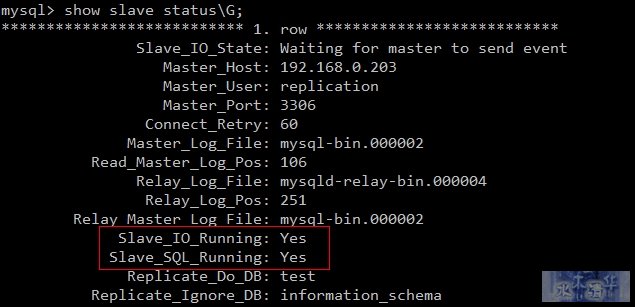

#主主同步配置完毕,查看同步状态Slave_IO和Slave_SQL是YES说明主主同步成功。

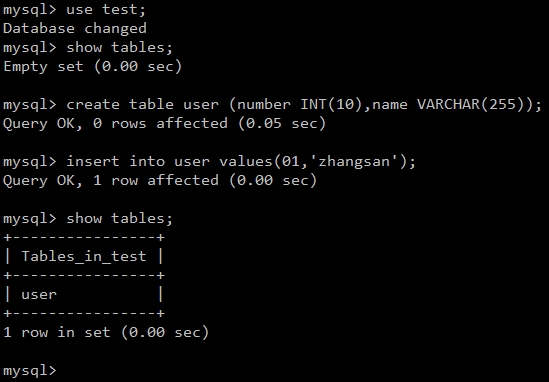

在db2插入数据测试下:

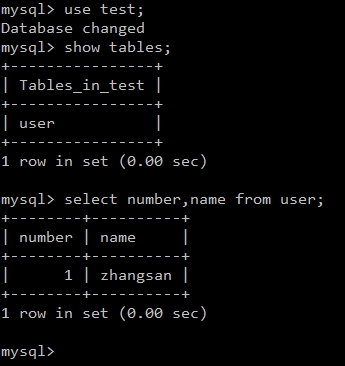

在db2查看是否同步成功:


可以看到已经成功同步过去,同样在db2插入到user表数据,也能同步过去。我们的双主就成功了,开始做主从复制。

四、配置slave1和slave2做为master1的从库

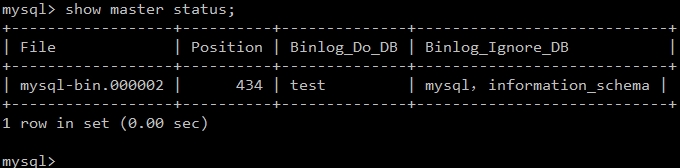

#先看下master1状态值


在slave1和slave2分别执行:

mysql> change master to
    -> master_host='192.168.0.202',
    -> master_user='replication',
    -> master_password='replication',
    -> master_log_file='mysql-bin.000002',
    -> master_log_pos=434;

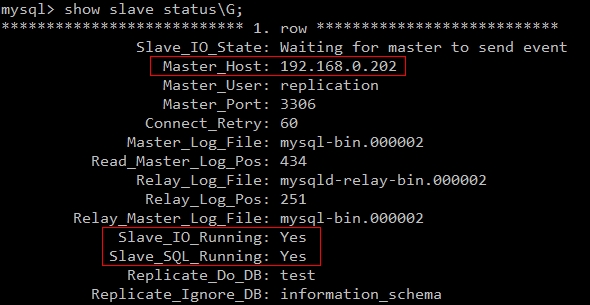

在slave1和slave2查看如下说明主从复制成功。但是数据没过来,这是因为主从复制原理只同步配置完后的增删改记录,以后的数据是不能同步的,我们可以把主的数据库备份了,然后在送数据库还原。


[root@db1 ~]# mysqldump -uroot -p123.com test > test.sql
[root@db1 ~]# scp test.sql root@192.168.0.204:/root/
[root@db1 ~]# scp test.sql root@192.168.0.205:/root/
[root@db3 ~]# mysql -u root -p123.com test

五、MySQL-MMM安装配置

CentOS 默认没有 mysql-mmm 软件包,官方推荐使用 epel 的网络源,五台都安装epel:

rpm -ivh http://mirrors.ustc.edu.cn/fedora/epel/6/x86_64/epel-release-6-8.noarch.rpm

1、monitor节点安装

[root@monitor1 ~]# yum -y install mysql-mmm-monitor

2、四台db节点安装

[root@db1 ~]# yum -y install mysql-mmm-agent


3、在四台db节点授权monitor访问

[root<a href="http://www.jobbole.com/members/8256fu">@db</a> ~]# mysql -u root -p123.com

mysql&gt; GRANT REPLICATIONCLIENT ON *.* TO 'mmm_monitor'@'192.168.0.%' IDENTIFIED BY 'monitor';
mysql&gt; GRANT SUPER,REPLICATION CLIENT, PROCESS ON *.* TO 'mmm_agent'@'192.168.0.%' IDENTIFIED BY'agent';

4、修改mmm_common.conf文件(五台相同)

[root@monitor1 ~]# vi /etc/mysql-mmm/mmm_common.conf
active_master_role      writer
<host default>
    cluster_interface       eth0
    pid_path               /var/run/mysql-mmm/mmm_agentd.pid
    bin_path                /usr/libexec/mysql-mmm/
    replication_user        replication
    replication_password    replication
    agent_user              mmm_agent
    agent_password          agent
</host>
<host db1>
    ip     192.168.0.202
    mode   master
    peer   db2
</host>
<host db2>
    ip     192.168.0.203
    mode   master
    peer   db1
</host>
<host db3>
    ip     192.168.0.204
    mode   slave
</host>
<host db4>
    ip     192.168.0.205
    mode   slave
</host>
<role writer>
    hosts  db1, db2
    ips    192.168.0.211
    mode   exclusive    #只有一个host可以writer,一般写操作是这个模式
</role>
<role reader>
    hosts  db3, db4
    ips    192.168.0.212,192.168.0.213
    mode   balanced     #多个host可以reader,一般读操作是这个模式
</role>

#通过scp命令传送到其他四台:

scp /etc/mysql-mmm/mmm_common.conf root@192.168.0.202/203/204/205:/etc/mysql-mmm/

5、修改四台db代理端 mmm_agent.conf 文件

[root<a href="http://www.jobbole.com/members/8256fu">@db</a> ~]# vi /etc/mysql-mmm/mmm_agent.conf
include mmm_common.conf
this db1   #分别修改为本机的主机名,即db1、db2、db3和db4

6、修改管理端mmm_mon.conf文件

[root@monitor1 ~]# vi /etc/mysql-mmm/mmm_mon.conf
include mmm_common.conf
<monitor>
    ip                  127.0.0.1
    pid_path            /var/run/mysql-mmm/mmm_mond.pid
    bin_path            /usr/libexec/mysql-mmm
    status_path         /var/lib/mysql-mmm/mmm_mond.status
    ping_ips            192.168.0.202,192.168.0.203,192.168.0.204,192.168.0.205
#真实数据库IP,来检测网络是否正常
    auto_set_online     10  #恢复后自动设置在线的时间
</monitor>
<host default>
    monitor_user        mmm_monitor
    monitor_password    monitor
</host>
debug 0

六、启动MySQL-MMM

1、db代理端启动

[root@db1 ~]# /etc/init.d/mysql-mmm-agent start
[root@db1 ~]# chkconfigmysql-mmm-agent on

2、monitor管理端启动

[root@monitor1 ~]# /etc/init.d/mysql-mmm-monitor start
[root@monitor1 ~]# chkconfigmysql-mmm-monitor on

七、测试集群

1、查看集群状态

由此看来,主db1是对外一个写入的角色,但不真正提供只写,要想实现读写分离还需要结合amoeba。后面的虚拟IP是真正来访问Mysql数据库的。

2、故障转移

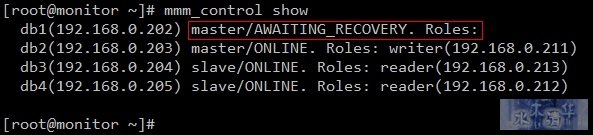

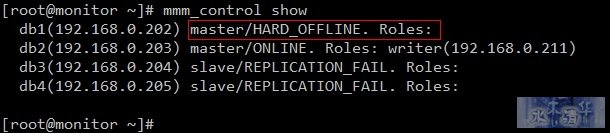

切换停掉主db1数据库,等待几秒后,可以看到数据库db1处于HARD_OFFLINE(离线状态),检测不到数据库的存在。启动主db1数据库 后,可以看到数据库db1处于AWAITING_RECOVER(恢复状态),几秒后将恢复在线状态。模拟Slave故障也是如此,DOWN掉一个,虚拟 IP会全部在另一台正常数据库上。

至此,MySQL-MMM架构配置完毕。后续会写在此基础上实现读写分离、负载均衡机制。如图:
