摘要:将容器应用部署到集群时,其服务地址,即 IP 和 端口 , 是由集群系统动态分配的。那么,当我们需要访问这个服务时,如何确定它的地址呢?这时,就需要 服务发现(Service Discovery) 了。本文将以Nginx的部署为例,介绍服务发现的原理与实践。

  • 作者:KiwenLau
  • 日期:2016-09-04

一. 单机部署Nginx

Nginx 作为网页服务器,功能与Apache一致。使用 Docker , 可以快速部署Nginx。

1. 下载Nginx镜像

sudo docker pull nginx:1.10

2. 运行Nginx容器

sudo docker run -d \
                -p 8080:80 \
                nginx:1.10

其中, -d 选项表示Nginx容器在后台运行, -p 选项表示主机的 8080 端口映射为容器的 80 端口。

3. 访问Nginx服务

使用浏览器服务Nginx

http://192.168.59.1:8080

或者使用curl命令访问Nginx, 其返回结果为html文件。

curl 192.168.59.1:8080

Nginx的服务地址是192.168.59.1:8080,其中, 192.168.59.1 是运行Nginx容器的主机的IP,而 8080 是Nginx提供服务的端口。

可知,将容器应用部署到单个主机上时,服务的IP即为运行容器的主机IP,而服务的端口可以通过 -p 选项手动指定,这时服务地址相当于是静态分配的,因此不存在服务发现的问题。然而,当我们将容器应用部署到多个节点的集群时呢?

二. Mesos/Marathon集群中部署Nginx

首先,可以按照 基于Docker搭建多节点Mesos/Marathon 介绍的方法,快速搭建3个节点的Mesos/Marathon集群。部署Nginx时,可以不使用服务发现,也可以使用 Marathon LB 提供服务发现。通过对比两种方式,可以更好地理解服务发现。

1. 不使用服务发现

Nginx定义(nginx1.json):

{
    "id": "nginx1",
    "cpus": 0.2,
    "mem": 20.0,
    "instances": 1,
    "healthChecks": [{
        "path": "/"
    }],
    "container": {
        "type": "DOCKER",
        "docker": {
            "image": "nginx:1.10",
            "network": "BRIDGE",
            "portMappings": [{ "containerPort": 80, "hostPort": 0, "protocol": "tcp" }]
        }
    }
}

其中, instances 为1,表示仅部署单个Nginx容器; hostPort 为0,表示Nginx容器绑定的主机端口由Marathon随机分配。

部署Nginx:

curl -Ss \
     -X POST \
     -H "Content-Type: application/json" \
     --data "@nginx1.json" \
     http://127.0.0.1:8080/v2/apps | python2.7 -mjson.tool

这时,Nginx容器可能运行node2(192.168.59.2)上,也可能运行在node3(192.168.59.3)上,因此Nginx服务的IP是无法事先确定的。而Nginx容器绑定的主机端口由Marathon随机分配,也不确定。

当然,服务端口可以通过 hostPort 指定,但是这样做并不合适,因为有可能会发生端口冲突。当集群中运行了非常多不同的服务时, 静态分配端口是不现实的,也限制了集群的灵活性与扩展性 。

在Slave节点上使用 docker ps 命令可以获取Nginx服务的IP与端口。

node2(192.168.59.2)

sudo docker ps | grep nginx
b863d407b880        nginx:1.10              "nginx -g 'daemon off"   15 minutes ago      Up 15 minutes       443/tcp, 0.0.0.0:31575->80/tcp   mesos-d34d0b5b-c3b1-4020-9bb2-bb8582252bf3-S0.d2de6d05-9751-4fbe-af10-d7e35e9e6c7b

node3(192.168.59.3)

sudo docker ps | grep nginx

可知Nginx服务的IP与端口分别为 192.168.59.2 和 31575 ,即Nginx的服务地址为:http://192.168.59.2:31575

每次重新部署Nginx时,其IP和端口会发生变化,这就意味着每次都要手动去查询服务地址,这很不方便,且无法将部署任务自动化。在容器集群中,通常需要运行非常多不同的应用,这就意味着 服务发现 是容器集群系统的必备功能。

2. 使用 Marathon LB 提供服务发现

Marathon LB 是Marathon的 服务发现 系统。Marathon LB通过使用 Haproxy 实现了代理服务器的功能。

通过使用Marathon LB可以配置服务的固定端口,而服务的IP就是运行Marathon LB的节点IP。Marathon LB会监听Marathon的调度事件,获取容器实际运行的IP与端口,然后更新Haproxy的配置文件。因此,当重新部署Nginx时,我们仍然可以通过固定的IP与端口访问该服务。

Nginx定义(nginx2.json):

{
    "id": "nginx2",
    "labels": {
        "HAPROXY_GROUP": "external"
    },
    "cpus": 0.2,
    "mem": 20.0,
    "instances": 1,
    "healthChecks": [{
        "path": "/"
    }],
    "container": {
        "type": "DOCKER",
        "docker": {
            "image": "nginx:1.10",
            "network": "BRIDGE",
            "portMappings": [{ "containerPort": 80, "hostPort": 0, "servicePort": 10000, "protocol": "tcp" }]
        }
    }
}

其中,nginx2.json只有 HAPROXY_GROUP 与 servicePort 两处修改。 HAPROXY_GROUP 为external,表示Nginx将使用分组为external的 Marathon LB 做服务发现。 servicePort 为10000,表示Nginx将使用 Marathon LB 节点的10000端口提供服务。

部署Nginx:

curl -Ss \
     -X POST \
     -H "Content-Type: application/json" \
     --data "@nginx2.json" \
     http://127.0.0.1:8080/v2/apps | python2.7 -mjson.tool

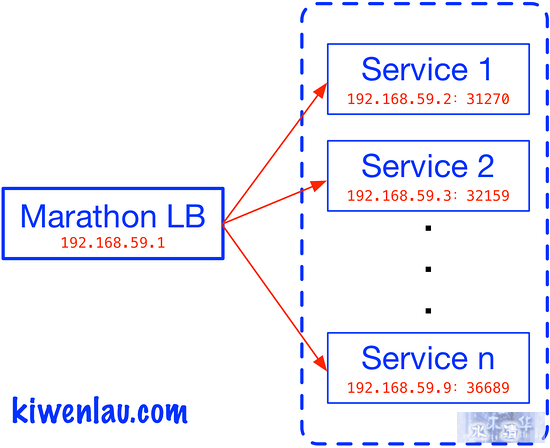

这时,Nginx服务的IP为运行Marathon LB的节点IP,即 192.168.59.1 ,而Nginx服务的端口为 servicePort 指定的端口,即10000。因此,Nginx的服务地址为: http://192.168.59.1:10000 。而Nginx容器的实际地址为 http://192.168.59.2:31270 ,Marathon LB使用Haproxy作为代理服务器转发的服务请求。Marathon LB会监听Marathon的调度事件,获取容器实际运行的IP与端口,然后更新Haproxy的配置文件。下面即为Marathon LB自动生成的Haproxy配置文件:

frontend nginx2_10000
  bind *:10000
  mode http
  use_backend nginx2_10000

backend nginx2_10000
  balance roundrobin
  mode http
  option forwardfor
  http-request set-header X-Forwarded-Port %[dst_port]
  http-request add-header X-Forwarded-Proto https if { ssl_fc }
  option  httpchk GET /
  timeout check 20s
  server 192_168_59_2_31270 192.168.59.2:31270 check inter 60s fall 4

可知Haproxy中,niginx服务的前端(frontend)地址为: *:10000,而后端(backend)地址为: 192.168.59.2:31270。Haproxy负责将服务请求转发到Nginx容器。

当我们重新部署Nginx时,Nginx容器的IP和端口会发生变化,Marathon LB会更新Haproxy的配置文件,因此我们仍然可以通过 http://192.168.59.1:10000 访问服务。

因此,Marathon LB的任务就是发现服务的地址(IP和端口),然后用户就不用每次手动查询了。 bamboo 与 nixy 实现了同样的功能。
